DM&P DOS LCM 库
首页 : 产品 | 应用 | 技术支持 2003/01/06

文本LCM

对于简单的应用程序开发，如果需要文本LCM库，请访问“ Text LCM Page”，以便获得更多信息。

图形LCM

我们提供一系列嵌入式CPU模块，图形/文本LCM库也提供。LCM库可以缩短用户开发时间， 该库用于DOS系统大型记忆体模式，仅仅适用M6117D CPU。目前LCM支持的类型有： 122X32, 128X64, 320X240, 128X128, 240X128, 240X64. 坐标（0,0）位于左上角。如果开 发人员没有用于测试的LCM，我们也可以提供VGA仿真器；在VGA监控器上利用VGA仿真器 调试或者开发，可以获得图形LCM结果。

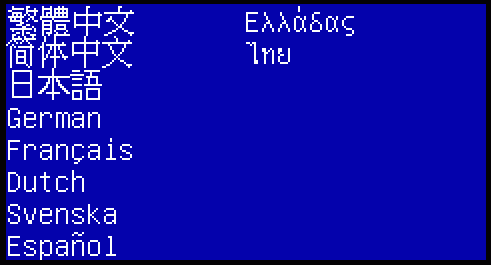

LCM库支持多语言，LCM支持的语言类型有： Trad. Chinese (BIG5), Simp. Chinese (GB2312), English, German, Dutch, French, Sweden, Spanish, Greek, Thai, Japanese (SJIS). 多语言示例程序显示屏幕如下：

版本历史

版本0.25-2003/01/06

  • 对于新款320×240LCM模块，支持占线检测(LCM_320X240A)
    新款320×240LCM模块支持占线检测。用户可以用这种新模式（仅适用GPIO，管脚20连 接GP12）检测占线标记，避免冲突发生，但是显示性能将会下降。
  • 如果开发人员用Turbo C/C++开发GrLCM程序，开发将会遇到一些问题。 注意，运用我们的GrLCM库进行开发工作，推荐使用编译器Borland C++ 3.1。

版本0.24 - 2002/11/07

  • 修订：用户可以在PC上用VGA仿真器测试LCM功能

版本0.23 - 2002/10/14

  • 增加Trad. Chinese (BIG5) 和Simp. Chinese (GB2312)字体文件，这两个字体文件包括所 有中国字体，用户不需要收集所有中国单词

版本0.22 - 2002/07/16

  • 支持多语言： Trad. Chinese (BIG5), Simp. Chinese (GB2312), English, German, Dutch, French, Sweden, Spanish, Greek, Thai, Japanese (SJIS).
  • 增加“GetFont”工具

版本0.21 - 2002/07/08

  • 增加VGA仿真器
  • 支持Vortex86打印机端口
  • 修正LCM240×128打印机端口的错误
  • 图像处理函数的错误
  • 增加函数“GrLcm_Close()”

(More...)

下载:

接口连接

测试LCM之前，务必选择LCM的I/O接口；更多的详细信息，请参考PDF电路图，LCM 管脚分配表如下：

LCM Pin No. 122X32
(GPIO)		 122X32
(Printer Port)		 128X64
(GPIO)		 128X64
(Printer Port)		 320X240
(GPIO)		 320X240
(Printer Port)		 128X128
(GPIO)		 128X128
(Printer Port)		 240X128
(GPIO)		 240X128
(Printer Port)		 240X64
(GPIO)		 240X64
(Printer Port)
Circuit Diagram View View View View View View View View View View View View
Spec. View View View View View View
1 GND GND GND GND GND GND GP0 PD0 GND GND - -
2 Vcc Vcc Vcc Vcc Vcc Vcc GP1 PD1 Vcc Vcc GND GND
3 Vo Vo Vo Vo Vo Vo GP2 PD2 Vo Vo Vcc Vcc
4 GP11 /STROBE GP8 /STROBE GP8 /STROBE GP3 PD3 GP10 /INIT Vo Vo
5 GP8 /AUTOFD GP9 /AUTOFD GP9 /AUTOFD GP4 PD4 GP9 /AUTOFD GP9 /AUTOFD
6 GP9 /INIT GP10 /INIT GP10 /INIT GP5 PD5 GP8 /STOBE GP8 /STOBE
7 - - GP0 PD0 GP0 PD0 GP6 PD6 GP0 PD0 GP10 /INIT
8 - - GP1 PD1 GP1 PD1 GP7 PD7 GP1 PD1 GP11 /SLCTIN
9 GP10 /SLCTIN GP2 PD2 GP2 PD2 GP10 /INIT GP2 PD2 Vee Vee
10 GP0 PD0 GP3 PD3 GP3 PD3 GP9 /AUTOFD GP3 PD3 Vcc Vcc
11 GP1 PD1 GP4 PD4 GP4 PD4 GP8 /STORBE GP4 PD4 GP0 PD0
12 GP2 PD2 GP5 PD5 GP5 PD5 GND GND GP5 PD5 GP1 PD1
13 GP3 PD3 GP6 PD6 GP6 PD6 RC RC GP6 PD6 GP2 PD2
14 GP4 PD4 GP7 PD7 GP7 PD7 Vee Vee GP7 PD7 GP3 PD3
15 GP5 PD5 GP11 SLCTIN GP11 /SLCTIN Vcc Vcc GND GND GP4 PD4
16 GP6 PD6 GP12 /SLCTIN Vcc Vcc GND GND RC RC GP5 PD5
17 GP7 PD7 Vcc Vcc Vee Vee Vo Vo - - GP6 PD6
18 Vcc Vcc Vee Vee GND GND GP11 /SLCTIN - - GP7 PD7
19 Vee Vee Vcc Vcc GND GND - - - - GND GND
20 - - GND GND - - - - - - - -
